Stabilizace tamponového tisku – případová studie
Pad Printing Troubleshooting & Process Stabilization
Od přetoků barvy a neostrého tisku ke stabilnímu procesu
Při výrobě plastového dílu s bezpečnostním označením TOP TETHER se zákazník potýkal s nestabilní kvalitou tamponového tisku.

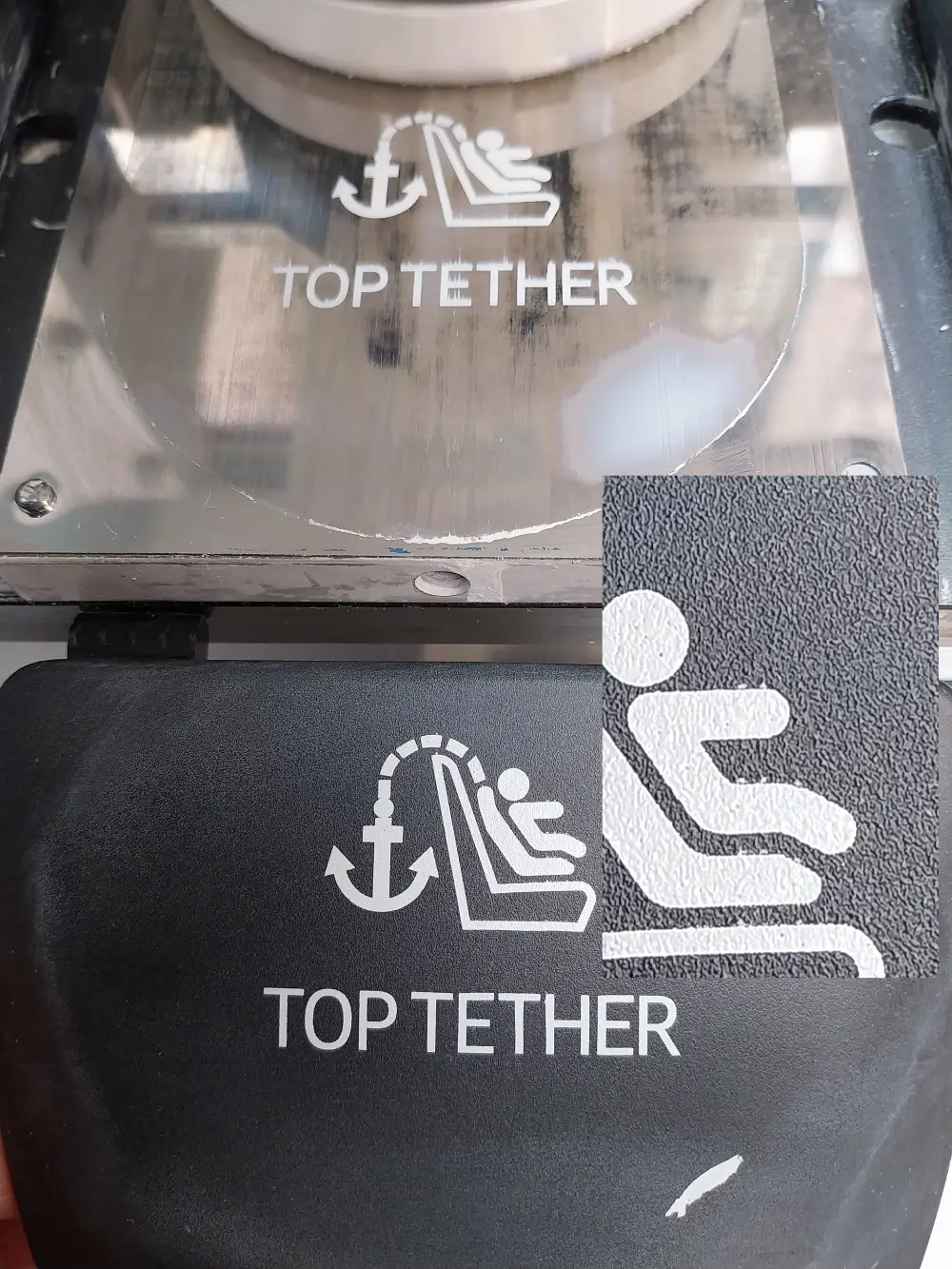

Na hotových dílech se objevovaly přetoky barvy, lokální skvrny a neostré zakončení motivu. Současně docházelo k úniku barvy z barevníku po povrchu klišé, což znemožňovalo dlouhodobě stabilní a opakovatelný tisk.
Cílem technické analýzy nebylo pouze kosmeticky zlepšit vzhled potisku, ale najít příčinu problému a nastavit proces tak, aby byl použitelný pro stabilní sériovou výrobu.
Výchozí stav

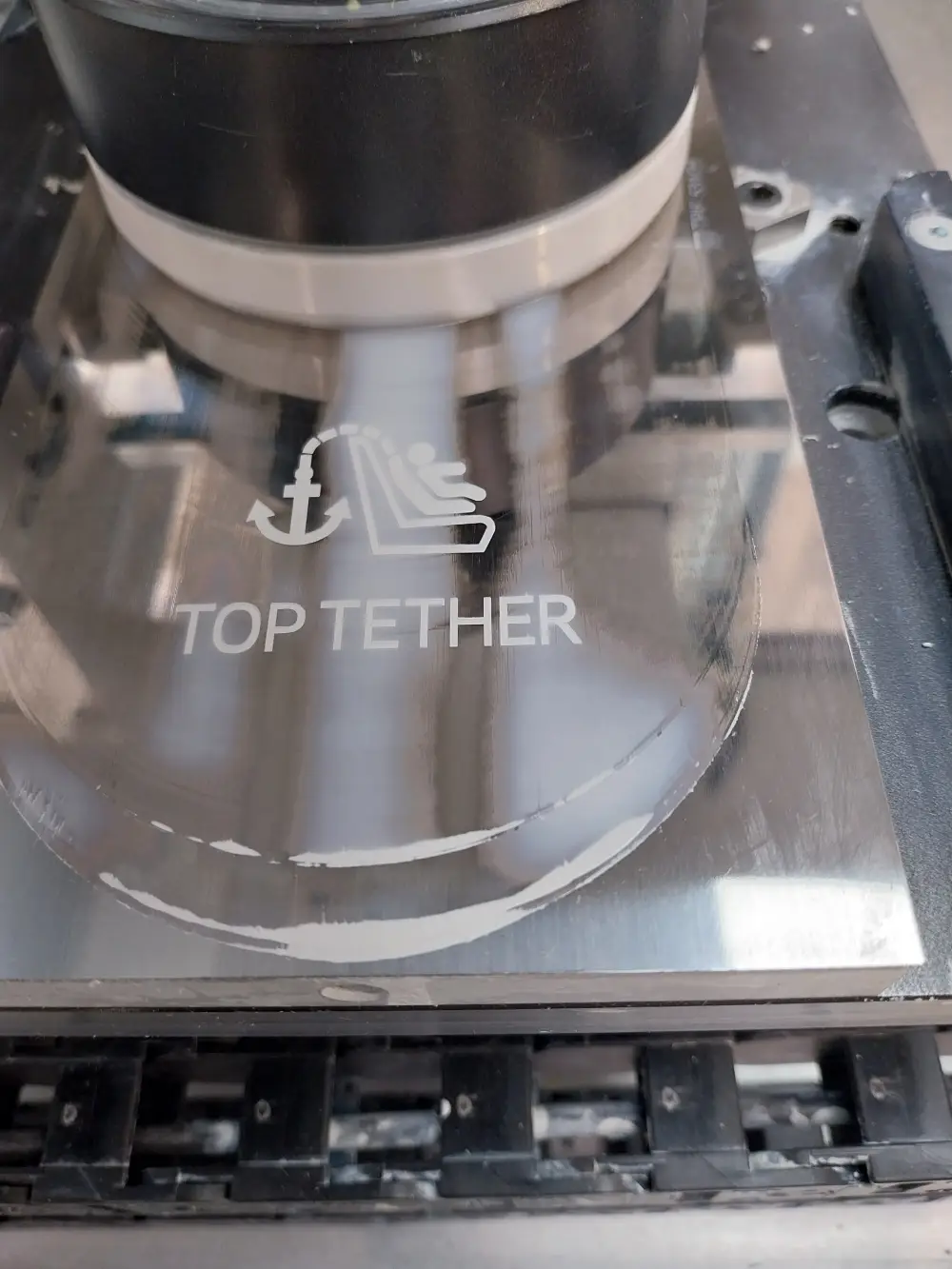

Při analýze procesu bylo patrné, že barva po průjezdu barevníku nezůstává pouze v oblasti tiskového motivu.
Docházelo k jejímu úniku po povrchu klišé a následnému přenosu nežádoucí barvy na díl. Výsledkem byly nepravidelné okraje, přetoky a lokální vady potisku.
Jedním z hlavních problémů bylo samotné provedení klišé.
Použité klišé nemělo dostatečně rovný broušený povrch. Na jeho ploše byly patrné nerovnosti a zvlnění. Břit barevníku proto nedokázal barvu z povrchu klišé rovnoměrně stáhnout a v určitých místech docházelo k jejímu úniku mimo tiskový rastr.
Problém tedy nebylo možné vyřešit pouze změnou jednoho parametru stroje.
Technická analýza
Bylo nutné posoudit celý systém tamponového tisku jako vzájemně propojený proces:
klišé → barevník → barva → tiskový motiv → přenos tamponem → výsledný díl
Při hledání příčiny se ukázalo, že výslednou kvalitu ovlivňuje kombinace několika faktorů.
Nestačilo pouze upravit množství barvy nebo tlak tamponu. Bylo potřeba současně změnit geometrii kontaktu barevníku s klišé, konstrukci samotného klišé i parametry barvy.
Nápravná opatření
Pro stabilizaci procesu bylo provedeno několik vzájemně navazujících změn:
- použití broušeného klišé s rovnějším pracovním povrchem,
- změna úhlu břitu barevníku vůči klišé,
- úprava hloubky rastru klišé,
- speciální úprava zakončení tiskového rastru, která pomohla vytvořit čistší hranici motivu,
- změna poměru jednotlivých komponent tiskové barvy s ohledem na chování barvy během procesu.
Právě kombinace těchto opatření byla důležitá. Každá změna ovlivňuje jinou část procesu a jejich společným cílem bylo zajistit, aby břit barevníku spolehlivě odstranil barvu z netiskových ploch a zároveň zůstalo správné množství barvy v tiskovém rastru.
Výsledek

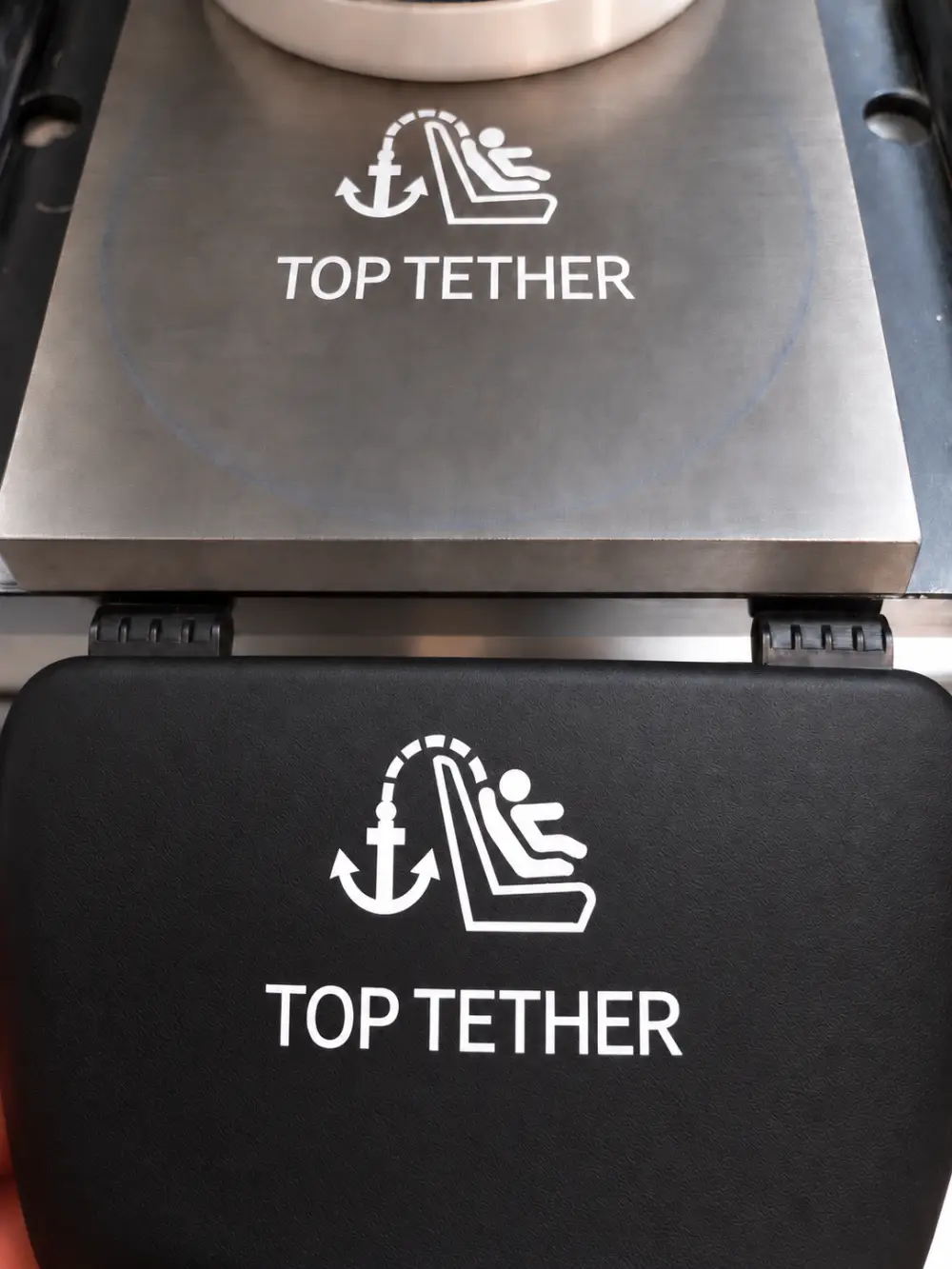

Po zavedení upraveného klišé a změně procesních parametrů barva přestala z barevníku nekontrolovaně unikat po povrchu klišé.
Na výsledných dílech byly odstraněny:
přetoky barvy, lokální skvrny i neostré zakončení motivu.

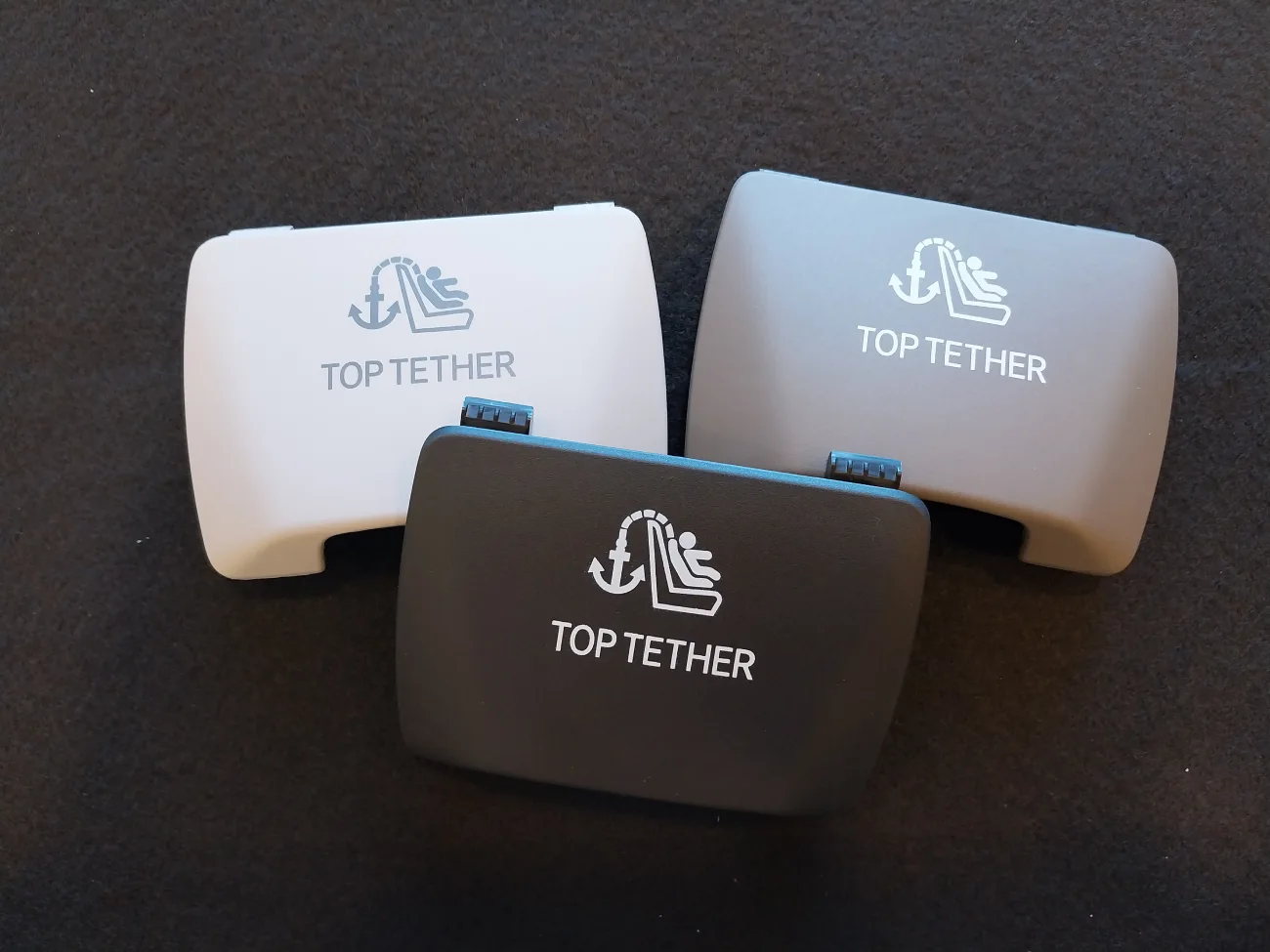

Potisk získal rovnoměrné krytí, čisté hrany a výrazně lepší opakovatelnost.
Proces tak bylo možné nastavit do podoby vhodné pro stabilní výrobu.
Co tento případ ukazuje
U tamponového tisku není kvalita výsledku určena pouze nastavením stroje.
Významnou roli hraje geometrie a kvalita klišé, konstrukce rastru, stav a nastavení barevníku, složení barvy i jejich vzájemná kombinace.
Pokud se při řešení vady mění pouze jednotlivé parametry bez pochopení příčiny, může se problém dočasně zmenšit, ale proces zůstává nestabilní.
Účinný troubleshooting proto vyžaduje posouzení celého tiskového procesu jako jednoho systému.
